X20P 机载高光谱光场成像仪


德国Cubert具有近十年的画幅式高光谱成像系统开发经验,画幅式高光谱成像技术一直是Cubert高光谱产品发展的基础,从基于UAV的大面积遥感测量到显微镜集成的实验室成像,均可以快速实现;Cubert研发的画幅式高光谱成像设备已被大量应用于各种应用中,并受到了广泛好评。



光场技+HSI

 X20P机载高光谱成像仪是一款基于光场成像技术的高光谱成像(HSI)设备,其内核为20 MP的超高清CMOS传感器,实现了相当高的空间分辨率。该设备以画幅式成像方式高速获取超过160个光谱通道的高光谱图像,连续覆盖350~1000 nm的波长范围,高性能传感器保证了噪声被控制得非常低,双GigE摄像机接口保证了高达5Hz的图像帧率(1886*1886像素/帧)。



✔ 350~1000nm宽波段范围

✔ 325通道瞬时同步成像

✔ 采用光场成像技术,快速成像无畸变

✔ 1886 x 1886大面阵空间维度高清图像

✔ 一体式无刷云台,Skyport电子排线接口

✔ 可搭载多种无人机并完成大面积数据图像



X20P机载高光谱成像仪的325个光谱通道同步瞬时成像,更适合高速移动式使用,数据真实可靠无伪影;配套软件具有高光谱图像分类、植被指数输出等功能。X20P具有一体式无刷云台,内置控制及固态存储,适合多旋翼或固定翼无人机搭载。

X20P系列产品技术参数

X20P一体式高光谱成像仪

光谱范围

350~1000nm

高光谱分辨率

1886*1886像素/帧

通道数

325(可扩展)

探测器

20 MP高光谱CMOS

成像方式

全面阵所有通道同步成像,全局快门

高光谱成像速度

>2 Cubes/s 1886*1886像素/Cube

数字分辨率

12 Bit

光谱输出

168000 Spectra/Cube

光学阵列/FOV

66个/35°

通讯接口

Skyport电子排线接口、2*GigE、2*USB、HDMI

存储内存

内置固态硬盘500G/8G

限位范围

俯仰方向: ±50°,横滚方向: ±90°

增稳范围

俯仰方向: ±40°,横滚方向: ± 45°

角度抖动量

± 0.015°

触发控制

飞控提供触发信号,同步获取GPS数据

结构重量

一体式云台结构,整体重量<1.5Kg

仪器特色

高光谱光场技术

卓越的空间分辨率

整体式云台结构

画幅式成像高速测量

无运动光学部件

固定翼大面积航测

各通道同步测量无伪影

适合多种UAV搭载

批量求取植被指数

主要应用

UAV应用

农业遥感

环境遥感

精准农业

物种分类

病害检测

植物科学

考古调查

植物表型

水色遥感



推荐配套无人机

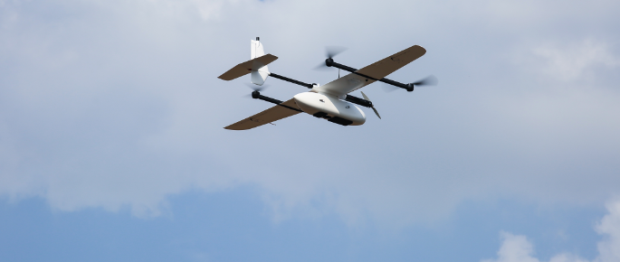

固定翼:AZCW-10/15 垂直起降固定翼无人机

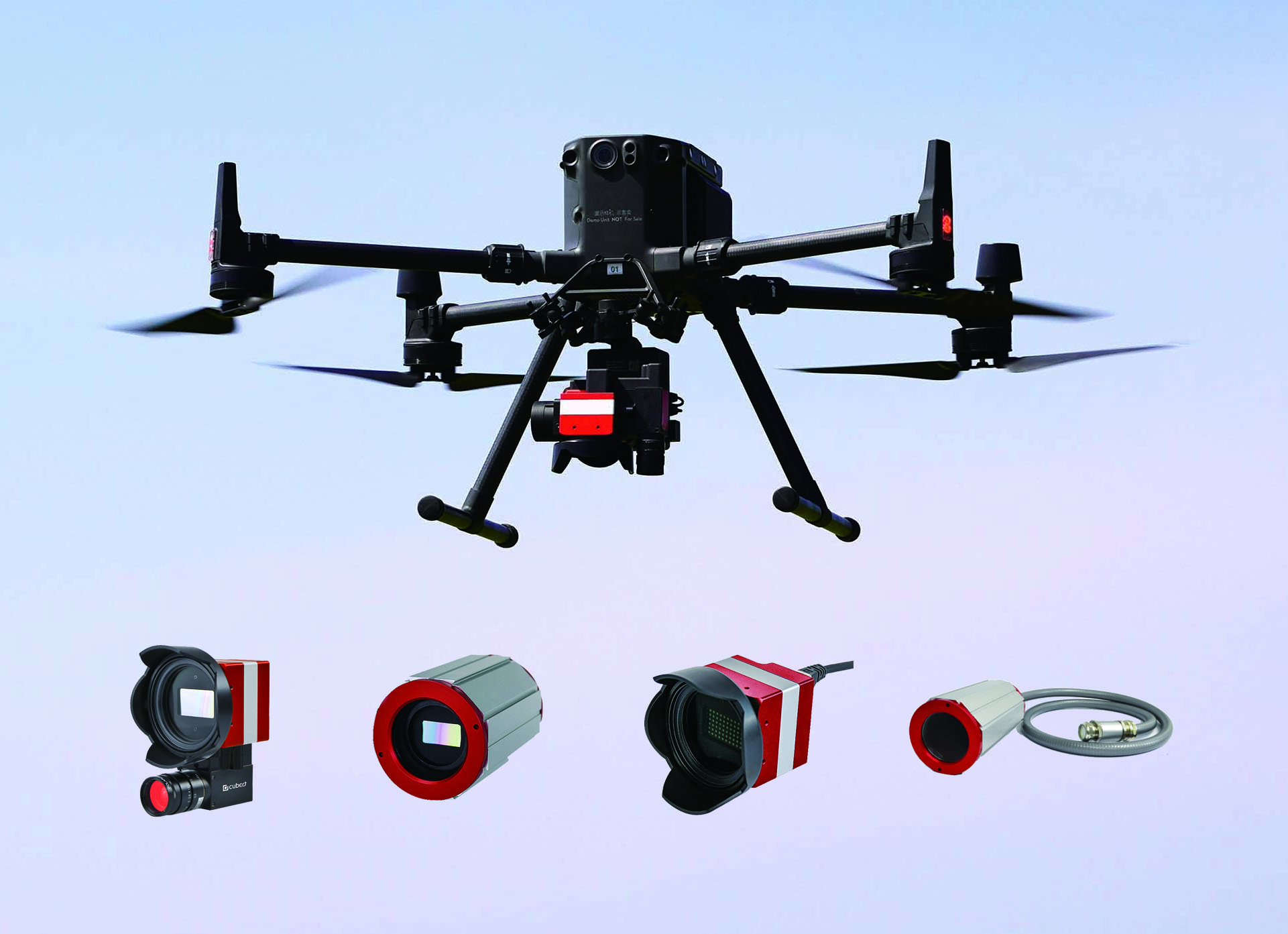

多旋翼:M300RTK或A660大载重多旋翼无人机







img6img7

X20P用于某森林生态观测站数据监测 高分辨率数据大图




X20P机载高光谱成像仪进行大面积高精度CIR数据大图
