X20P-IR 一体式高光谱红外成像仪
X20P-IR机载高光谱红外成像仪基于光场成像技术的高光谱成像探测器，光谱范围覆盖350~1000nm，集成640%512面阵热红外成像探测器为一体，实时同步获取高光谱及热红外图像数据，所有通道同步成像，更适合高速移动式使用；可配备一体式无刷云台，内置控制及固态存储，适合多旋翼或固定翼无人机搭载。
主要特点：
► 350~1000nm、164通道瞬时同步成像
► 采用光场成像技术，快速成像无畸变
► 1886 x 1886大面阵空间维度高清图像
► 热红外同步成像，640*512像素全屏测温
► 一体式无刷云台，Skyport电子排线接口
► 可搭载多种无人机并完成大面积数据图像
X20P-IR系列产品技术参数：
|
X20P-IR一体式高光谱红外成像仪 |
|
|
光谱范围 |
350~1000nm+7.5~13.5μm |
|
高光谱分辨率 |
1886*1886像素 |
|
热红外分辨率 |
640*512像素全屏测温 |
|
测温精度 |
±1℃（实验室黑体验证） |
|
通道数 |
164（可扩展） |
|
探测器 |
20 MP高光谱CMOS+Vox红外+3.5MP全面阵复合一体式探测器 |
|
成像方式 |
全面阵成像，高光谱、热红外及全色所有通道同步测量，全局快门 |
|
高光谱成像速度 |
2 Cubes/s，1886*1886像素/Cube |
|
数字分辨率 |
12 Bit |
|
光谱输出 |
168000 Spectra/Cube |
|
光学阵列/FOV |
66个/35° |
|
通讯接口 |
Skyport电子排线接口、2*GigE、2*USB、HDMI |
|
存储内存 |
内置固态硬盘256G/8G、microSD |
|
限位范围 |
俯仰方向: ±50°，横滚方向: ±90° |
|
增稳范围 |
俯仰方向: ±40°，横滚方向: ± 45° |
|
角度抖动量 |
± 0.015° |
|
触发控制 |
飞控提供触发信号，同步获取GPS数据 |
|
结构重量 |
一体式无刷云台结构，整体重量＜1.5Kg |

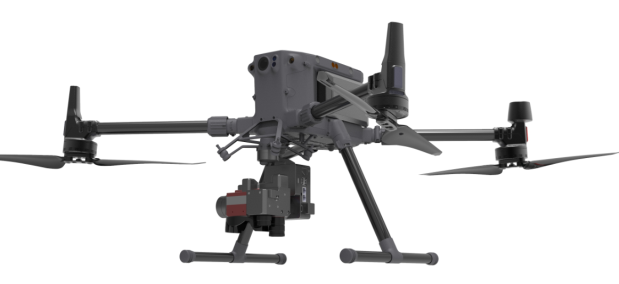

推荐配套无人机
固定翼：AZCW-10/15 垂直起降固定翼无人机
多旋翼：M300RTK或A660大载重多旋翼无人机
X20P-IR机载高光谱红外成像仪进行大面积作业数据图
